パワーステアリングシステム ダイアグコード点検/消去 タント

ムーヴ アトレーワゴン ハイゼットトラック ミライ一ス パワーステアリングシステム ダイアグコード点検/消去

ダイアグコード読み取り (GTSによる読み取り)

  1. IG OFFにする。
  2. GTSをDLC3に接続する。
  3. IG ONにする。
  4. GTS画面より、[ヘルスチェック]または[シャシ] → [電動パワステ] → [ダイアグコード]を選択し、ダイアグコード確認画面を表示させる。
    ■ 注 意 ■異常がある場合は、修理後、再度ダイアグノーシスコードを点検し、異常コードが出力されないことを確認する。
  5. タイムスタンプの確認を行う。(ヘルスチェック時)

  1. EPSウォーニングランプによるダイアグコード読み取り (DLC3短絡による読み取り)
  1. IG OFFにする。

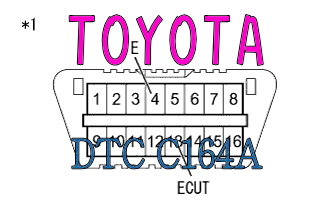

  2. SSTを使用して、DLC3の13(ECUT) - 4(E)端子間を短絡する。
    SST09843-18040
    ■ 注 意 ■
    1. コネクターの接続位置を間違えると故障の原因となるため、絶対に間違えない。
    2. 車両停止状態で行う。
  3. IG ONにする。
  4. コンビネーションメータ内のEPSウォーニングランプの点滅回数を読み取る。
    □ 参 考 □
    1. 正常な場合は2秒間点灯し、0.25秒間隔で点滅する。
    2. 異常コードが1つの場合2秒間点灯後、4秒の間隔をおいて同一コードが出力される。異常コードが複数の場合は、異なるコードが2.5秒間隔で表示され、一巡すると4秒後に再度出力される。
    3. 複数のコードが出力される場合は、コード番号の小さいものから出力される。
  5. DLC3の13(ECUT) - 4(E)端子間を解放する。
    ■ 注 意 ■異常がある場合は、修理後、再度ダイアグノーシスコードを点検し、異常コードが出力されないことを確認する。

  1. ダイアグコード記憶消去 (GTSによる記憶消去)

□ 参 考 □

  1. 異常コードが消去できない場合は再び異常コード発生箇所の点検修理を行う。
  2. 異常コードの消去を行うとフリーズフレームデータも消去されるので、事前に消去してよいか確認する。
  1. IG OFFにする。
  2. GTSをDLC3に接続する。
  3. IG ONにする。
  4. GTS画面より、[シャシ] → [電動パワステ] → [ダイアグコード]を選択し、ダイアグコード確認画面を表示させる。
  5. [消去]を選択し、画面に従いダイアグノーシスコード消去を実行する。

  1. DLC3短絡によるダイアグコード記憶消去

□ 参 考 □

  1. 記憶消去を行った場合は自動的にテストモード機能に移り、EPSウォーニングランプが点滅する。この場合は、引き続きテストモードを実行し、各センサに異常がないことを確認する。
  2. 異常コードが消去できない場合は再び異常コード発生箇所の点検修理を行う。

EPSウォーニングランプがテストモード表示になることを確認する。

IG ONにする。

SSTを使用して、DLC3の13(ECUT) - 4(E)端子間の短絡を8秒間に4回以上行うとダイアグノーシスコードが消去される。
SST09843-18040
■ 注 意 ■

コネクターの接続位置を間違えると故障の原因となるため、絶対に間違えない。

車両停止状態で行う。
