DTC   B2282/32   車速信号異常 タント ムーヴ アトレーワゴン

ダイハツ ハイゼットトラック ミライ一ス

コンビネーションメータASSYから入力している車速信号(実線(じか線)またはLIN通信)の断線、短絡などの異常があるときに出力される。

DTC NO.	DTC 検出条件	点検部位
B2282/32	コンビネーションメータASSYから入力している車速信号(実線(じか線)またはLIN通信)の断線、短絡	コンビネーションメータASSY スマートキーコンピュータASSY(キーフリーECU) ワイヤハーネスおよびコネクター

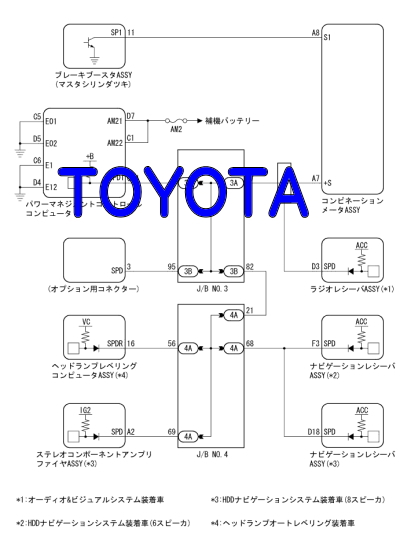

回路図

点検手順

■ 注 意 ■

1. IG OFFでGTSを使用する時は、GTSと車両間の通信が開始するまで、いずれかのドアカーテシスイッチのON ←→ OFF操作(ON ←→ OFFの間隔は1.5秒以内)を繰り返す。
2. キーフリーシステムには、大規模ボデー多重通信システム[LIN]を使用している機能がある。まず始めに[トラブルシュートの進め方]に従いダイアグコードを確認し、通信系統に異常のないことを確認してからトラブルシューティングを進める。(要領は参照)
3. エレクトリカルキートランスミッタ(電子カードキー)またはスマートキーコンピュータASSY(キーフリーECU)を交換したときは、イモビライザーの資料編登録作業要領を参照する。
4. 修理完了後にダイアグコード出力確認操作を行い、ダイアグコードが再出力していないことを確認する。

手順1

ABSシステム点検

1. GTS を使用して、ABSシステムのダイアグコードを確認し車速センサに異常のないことを点検する。( 要領は参照)

結果

結果	飛び先
C0200、C1235、C1236、C1238、C1239、C0205、C0210およびC0215が出力しない	A
C0200、C1235、C1236、C1238、C1239、C0205、C0210またはC0215が出力する	B

B	ABSシステムへ （要領は  参照）

Ａ

手順2	ワイヤハーネスおよびコネクター点検（コンビネーションメータASSY - キーフリーECU）

1. コンビネーションメータASSYのコネクターB24を切り離す。
2. スマートキーコンピュータASSY(キーフリーECU)のコネクターB10を切り離す。
3. 下表に従って抵抗を測定する。
   抵抗値点検端子
   点検条件
   基準値
   B24-10(SPDO) - B10-8(SPD)
   常時
   1 Ω未満
   B10-8(SPD) - ボデーアース
   常時
   10 kΩ以上

NG	ワイヤハーネスまたはコネクター修理または交換

OK

手順3	コンビネーションメータASSY交換

1. 新品または正常に作動するコンビネーションメータASSYと交換する。(要領は参照)

次へ

手順4

ダイアグコード消去

1. GTSを使用して、ダイアグコードを消去する。(要領は参照)

次へ

手順5

ダイアグコード確認

1. GTSを使用して、ダイアグコードを確認する。(要領は参照)
   結果 結果
   飛び先
   B2282/32を出力しない
   A
   B2282/32を出力する
   B

B	スマートキーコンピュータASSY(キーフリーECU)交換（要領は資料編登録作業要領参照）

A
終了（コンビネーションメータASSY不良）
