DTC B278A イモビアンプ電源異常 カローラクロス

クロスオーバー ハイエースワゴン トヨタ カムリ スポーツ ツーリングワゴン アクシオ フィルダー クラウン スープラ ハイラックス サーフ ハリアー プロボックス ライズ ランドクルーザー プラド 70 250 300 ルーミー ヴォクシー ヴェルファイア アルファード ノア アクア シエンタ C-HR GR86 ハイブリッド RAV4 bZ4x エスクァイア エスティマ ヤリスクロス プリウス PHV α

スマートキーコンピュータASSY(照合ECU)は、パワースイッチのイモビライザーアンプリファイア部への電源供給線がGNDに短絡した場合にこのコードを出力する

DTC No.	DTC検出コンディション	トラブルエリア
B278A	パワースイッチの電源供給線(VC5-VC5)のGND短絡	ワイヤーハーネスおよびコネクター パワースイッチ スマートキーコンピュータASSY (照合ECU)

回路図

点検手順

■ 注 意 ■スマートキーコンピュータASSY(照合ECU)交換時は、注意事項(要領は

参照)および資料編登録作業要領を確認後作業を進める

手順1	ワイヤハーネスおよびコネクター点検（スマートキーコンピュータASSY - パワースイッチ）

SST09082-00030
09083-00170

1. 照合ECUのコネクターAおよびパワースイッチのコネクターを切り離す

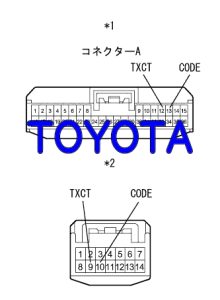

   イラスト内指示文字 *1
   車両ワイヤハーネスコネクター前側
   (スマートキーコンピュータASSY(照合ECU)接続コネクター)
   *2
   車両ワイヤハーネスコネクター前側
   (パワースイッチ接続コネクター)
2. SST(トヨタエレクトリカルテスター)を使用して、車両ワイヤハーネス側コネクターの抵抗値を測定する

   抵抗値
   点検端子(端子記号)
   照合ECU - パワースイッチ
   点検条件
   基準値
   A28(VC5) - 14(VC5)
   常時
   1Ω未満
   A36(AGND) - 8(AGND)
   常時
   1Ω未満

   抵抗値
   点検端子(端子記号)
   照合ECU
   点検条件
   基準値
   A28(VC5) - ボデーアース
   常時
   10 kΩ以上
   A36(AGND) - ボデーアース
   常時
   10 kΩ以上

NG	ワイヤハーネスまたはコネクター修理または交換

OK

手順2	スマートキー コンピュータASSY点検（照合ECU）

SST09991-70201

1. 照合ECUおよびパワースイッチのコネクターを接続する
2. SST(診断機)を使用して、パワースイッチのコネクター裏側から端子間の波形を測定する
   項目
   内容
   測定端子
   14(VC5) - 8(AGND)
   計器セット
   2 V/DIV、200 ms/DIV
   測定条件
   IG OFF、電子キーが車室内にない状態で、パワースイッチを押下後30秒以内
   イラスト内指示文字 *1
   コネクター接続状態
   (パワースイッチ)
   *2
   正常波形
   基準波形が正しく表示する

NG	スマートキー コンピュータASSY交換（照合ECU）

OK
パワースイッチ交換
