整備書 スプリング脱着交換方法 RX TALA15 TALA10 T24A AGL25
z-space.techLEXUS レクサス ショックアブソーバーおよびスプリングアセンブリ搭載車：ダイナミックサスペンション
車両 サービスマニュアル/サスペンション/フロントサスペンション/ ショックアブソーバーとスプリングアセンブリ ダイナミックサスペンション非搭載車
特殊工具
205-754A
スプリッター、ボールジョイント
205-857
ハーフシャフトリムーバー
サービスマニュアル 。フロントサスペンションJLR-204-804
レバー、ホイールナックル
一般装備
トランスミッションジャック
木製ブロック
取り外し
注意: ナットとボルトはサスペンション上の車両重量を考慮して締め付ける必要があります。
注意: 図には多少の違いが生じる場合もありますが、重要な情報は常に正確です。
1.警告：必ずアクスルスタンドで車両を支えてください。 車両を持ち上げて支えてください。
- 参照: ホイールとタイヤ (204-04 ホイールとタイヤ、取り外しと取り付け)。
3.注意事項:
ナットを取り外す際にエアツールを使用しないでください。
ナッツを捨てます。
サービスマニュアル 。フロントサスペンション
4.
サービスマニュアル 。フロントサスペンション
5.注意: ナットを廃棄してください。
サービスマニュアル 。フロントサスペンション
6.注意事項:
ボルトを廃棄します。
ブレーキホースに負荷がかかっていないことを確認してください。
適切なタイストラップで結びます。
サービスマニュアル 。フロントサスペンション
7.
サービスマニュアル 。フロントサスペンション
8.
サービスマニュアル 。フロントサスペンション
9.注意: ボールジョイントボールが回転しないことを確認してください。
サービスマニュアル 。フロントサスペンション
10.注意：ボールジョイントシールが損傷していないことを確認してください。 特殊工具：205-754A
サービスマニュアル 。フロントサスペンション
11.注意: ナットを廃棄してください。
サービスマニュアル 。フロントサスペンション
12.注意事項:
ドライブシャフトが適切な保持ストラップでサポートされていることを確認してください。
ハーフシャフトをハブアセンブリから取り外す際にハンマーを使用しないでください。この指示に従わないと、ハーフシャフトが損傷する可能性があります。
特殊工具: 205-857
サービスマニュアル 。フロントサスペンション
13.
一般装備: トランスミッションジャック
一般的な装備：木製ブロック
サービスマニュアル 。フロントサスペンション
14.
サービスマニュアル 。フロントサスペンション
15.注意: 取り外す前に構成部品の取り付け位置をメモしておいてください。
サービスマニュアル 。フロントサスペンション

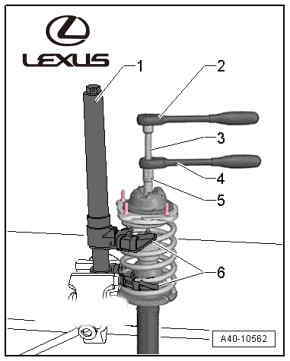

- 特殊工具: JLR-204-804
サービスマニュアル 。フロントサスペンション
17.
サービスマニュアル 。フロントサスペンション
18.注意: 取り外す前に構成部品の向きに注意してください。
サービスマニュアル 。フロントサスペンション
インストール
- 注意: 構成部品が指定された取り外し位置に取り付けられていることを確認します。
トルク: 32 Nm
サービスマニュアル 。フロントサスペンション
2.
サービスマニュアル 。フロントサスペンション
3.注意: この構成部品が、記載されている取り外し位置に取り付けられていることを確認してください。
サービスマニュアル 。フロントサスペンション
4.特殊工具を取り外します。
サービスマニュアル 。フロントサスペンション
- トルク: 110 Nm
サービスマニュアル 。フロントサスペンション
6.
表示されている機器を取り外します。
一般装備: トランスミッションジャック
一般的な装備：木製ブロック
サービスマニュアル 。フロントサスペンション
7.
サービスマニュアル 。フロントサスペンション
8.警告: 新しいナットが取り付けられていることを確認してください。
注意: ボールジョイントボールが回転しないことを確認してください。
トルク: 133 Nm
サービスマニュアル 。フロントサスペンション
9.
サービスマニュアル 。フロントサスペンション
- トルク: 110 Nm
サービスマニュアル 。フロントサスペンション
11.注意：新しいボルトが取り付けられていることを確認してください。 トルク：200 Nm
サービスマニュアル 。フロントサスペンション
13.警告：新しいナットが取り付けられていることを確認してください。 トルク：60 Nm
サービスマニュアル 。フロントサスペンション
13.
サービスマニュアル 。フロントサスペンション
14.警告: 新しいナットが取り付けられていることを確認してください。
注意:
ナットの取り付けにはエアツールを使用しないでください。この指示に従わないと、部品が損傷する可能性があります。
ハーフシャフトナットを指で締めて取り付けます。
車両の重量がサスペンションにかからないようにナットを締めます。
トルク：
ステージ1: 120 Nm
ステージ2: 60
