コイルスプリングを圧縮し、ストラットアセンブリの張力を緩めます。汎用機器：スプリングコンプレッサー、汎用機器：バイスを使用します。

注意: 取り外す前にコンポーネントの位置をメモしておいてください。

注意: ストラット ロッド ナットにインパクト レンチを使用しないでください。

注意: ストラット ロッド ナットを取り外すときにストラット ロッドが回転しないように、六角保持機能を使用してください。

フロントストラットとスプリングアセンブリのロッドナットを取り外して廃棄します。フロントストラットとスプリングアセンブリを分解します。

組み立て

注意: 取り外す前に、コンポーネントが指定された位置に取り付けられていることを確認してください。

組み立てるには、分解手順を逆に実行します。
下部スプリングシートが正しく取り付けられていることを確認してください。

注意: 組み立て中にコンポーネントが正しく位置合わせされていることを確認してください。

注意: スプリングを圧縮する前に、ストラット ベアリング タブが揃っていることを確認してください。

ストラットベアリングのタブを揃えます。

警告：コイルスプリングとストラットアセンブリは、極度の負荷がかかると圧縮されます。分解には必ずスプリングコンプレッサーを使用してください。手順をよく読み、スプリングコンプレッサーに適切なスプリングプレートまたはアダプターが取り付けられていることを確認してください。これらの手順に従わない場合、重大な人身傷害につながる可能性があります。

注意: 組み立て工程中にスプリングコーティングが損傷していないことを確認してください。

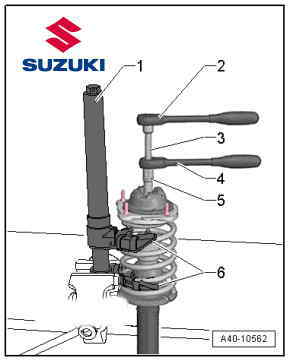

注: 標準的なストラットとスプリング アセンブリを示します。

注意: ストラット ロッド ナットを取り付ける際にストラット ロッドが回転しないように、六角保持機能を使用してください。

新しいストラットロッドナットを取り付けます。
汎用機器：スプリングコンプレッサー、
汎用機器：バイスを使用します。
トルク：41 lb.ft (55 Nm)

フロントストラットとスプリングアセンブリを取り付けます。
参照：フロントストラットとスプリングアセンブリ（204 01 フロントサスペンション、取り外しと取り付け）。
