DTC U0100 EFI ECU通信途絶 U0129 ABS/VSC ECU通信途絶

U0131 EPS ECU通信途絶 U0151 エアバッグECU通信途絶 ハイエースワゴン クラウン ライズ トヨタ カムリ スポーツ ツーリングワゴン アクシオ フィルダー スープラ ハイラックス サーフ ハリアー プロボックス ランドクルーザー プラド 70 250 300 ルーミー ヴォクシー ヴェルファイア アルファード ノア アクア シエンタ C-HR GR86 ハイブリッド RAV4 bZ4x エスクァイア エスティマ ヤリスクロス プリウス PHV α カローラクロス クロスオーバー

U0100:コンビネーションメータASSY (メータECU)は、CAN通信によりエンジンコントロールコンピュータからの信号を受信している

U0129:コンビネーションメータASSY(メータECU)は、CAN通信によってスキッドコントロールコンピュータASSY (ABS/VSC ECU)からの信号を受信している

U0131:コンビネーションメータASSY (メータECU)は、CAN通信によりパワーステアリングコンピュータASSYからの信号を受信している

U0151:コンビネーションメータASSY (メータECU)は、CAN通信によりエアバッグセンサASSYからの信号を受信している

DTC No.	DTC検出条件 異常状態 異常期間	点検部位
U0100	IG+電圧9.5V以上 EFIとの通信途絶 2秒以上	CAN通信システム エンジンコントロールコンピュータ コンビネーションメータASSY
U0129	IG+電圧9.5V以上 ABS/VSC ECUとの通信途絶 2秒以上)	CAN通信システム スキッドコントロールコンピュータASSY コンビネーションメータASSY
U0131	IG+電圧9.5V以上 EPS ECUとの通信途絶 3秒以上	CAN通信システム パワーステリングコンピュータASSY コンビネーションメータASSY
U0151	IG+電圧9.5V以上 エアバッグECUとの通信途絶 10秒以上	CAN通信システム エアバッグセンサASSY コンビネーションメータASSY

点検手順

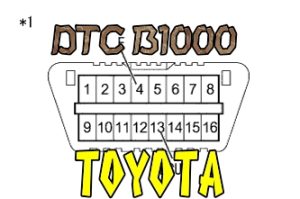

手順1	ダイアグコード読み取り

SST09991-70201

1. SST(診断機)を使用して、出力しているダイアグノーシスコードを確認する
   □ 参 考 □CAN通信系異常のダイアグコードが出力されている場合は、CAN通信システムの“トラブルシュートの進め方”を参照する

次へ
CAN通信システムへ （要領は  参照）
