側突用センサLH(サイドエアバッグおよびカーテンシールドエアバッグ展開判定用)回路は、エアバッグコンピュータASSY、サイドエアバッグセンサASSY　LHおよびサイドエアバッグセンサASSY LH No.2で構成されている

サイドエアバッグセンサASSY　LHは衝撃を検知し、エアバッグの点火判定をするための信号をエアバッグコンピュータASSYに送信する

側突用センサLH(サイドエアバッグおよびカーテンシールドエアバッグ展開判定用)回路に不具合が検出されたとき、エアバッグコンピュータASSYにダイアグコードB1625、B1627が記録される

DTC　No.	DTC検出項目	問題発生箇所
B1625 B1627	サイドエアバッグセンサASSY　LHの故障 エアバッグコンピュータASSYの故障	サイドエアバッグセンサASSY　LH エアバッグコンピュータASSY

回路図

点検手順

手順1

ダイアグコード消去

SST09991-70201

1. バッテリーのマイナスターミナルを切り離し、90秒間待機する
   □ 参 考 □バッテリーのマイナスターミナルを切り離す前にIG　OFFになっていることを確認する
2. サイドエアバッグセンサASSY　LHとサイドエアバッグセンサASSY　RHを入れ替え、コネクターを接続して確実に取り付ける
   ■ 注 意 ■
   1. 取り付ける際、サイドエアバッグセンサASSY　LHおよびサイドエアバッグセンサASSY　RHに落下させるなどの強い衝撃を与えない
   2. センサ本体に落下させるなどの強い衝撃を与えた場合、新品に交換する
3. バッテリーのマイナスターミナルを接続し、IG　ONにして60秒間待機する
4. SST(診断機)を使用して、ダイアグコードを消去する (要領は参照)

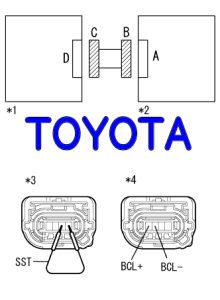

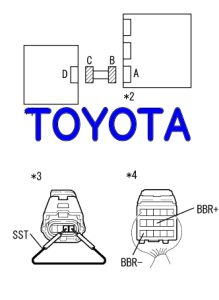

   イラスト内指示文字 *1
   サイドエアバッグセンサASSY RH
   *2
   エアバッグコンピュータASSY

次へ

手順2	サイドエアバッグ センサASSY LH点検

SST09991-70201

1. SST(診断機)を使用して、ダイアグコードを点検する (要領は参照)
   点検結果
   飛び先
   ダイアグコードB1620、B1622、B1625、B1627を出力しない
   A
   ダイアグコードB1620、B1622を出力
   B
   ダイアグコードB1625、B1627を出力
   C

B	サイドエアバッグ センサASSY LH交換 （要領は  参照）
C	エアバッグ コンピュータASSY交換 （要領は  参照）

A
再現手法を実施 （要領は  参照）
