B2005/21

シートベルトモータLH側回路の電源短絡(ショート)が1秒間以上継続時

フロントシートアウタベルトASSY　LH ワイヤハーネスおよびコネクター(シートベルトコントロールコンピュータ - フロントシートアウタベルトASSY　LH) シートベルトコントロールコンピュータ

回路図

点検手順

■ 警 告 ■フロントシートアウタベルトASSYにはプリテンショナーが内蔵されており、点検するコネクターを間違える等の誤った点検を行うとプリテンショナーが作動する恐れがあるため、点検要領を間違えないように十分注意する。

手順1	フロントシート アウタベルトASSY LH点検

SST09082-00030
09083-00170

1. フロントシートアウタベルトASSY　LHのコネクターを切り離す。
   □ 参 考 □フロントシートアウタベルトASSYを車両から取り外さない。
2. IG　ONにする。

1. SST(トヨタエレクトリカルテスター)を使用して、フロントシートアウタベルトASSY　LHのコネクター端子間の電圧値を測定する。
   電圧値点検端子
   点検条件
   基準値
   1(MOL+) - ボデーアース
   IG　ON
   1 V未満
   ■ 警 告 ■点検するコネクターを間違えない。
2. SST(トヨタエレクトリカルテスター)を使用して、フロントシートアウタベルトASSY　LHのコネクター端子間の電圧値を測定する。
   電圧値点検端子
   点検条件
   基準値
   2(MOL-) - ボデーアース
   IG　ON
   1 V未満

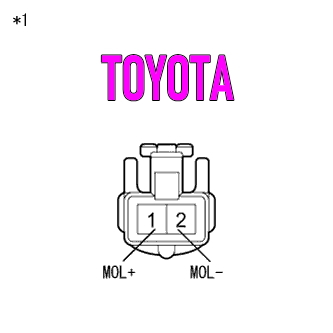

   イラスト内指示文字 *1
   フロントシートアウタベルトASSY　LH
   ■ 警 告 ■点検するコネクターを間違えない。

NG	フロントシート アウタベルトASSY LH交換 （要領は  参照）

OK

手順2	ワイヤハーネスおよびコネクター点検（フロントシートアウタベルトASSY　LH - シートベルトコントロールコンピュータ）

□ 参 考 □点検要領および注意事項は

参照。SST09082-00030
09083-00170

1. シートベルトコントロールコンピュータのコネクターAを切り離す。
2. フロントシートアウタベルトASSY　LHのコネクターが切り離されていることを確認する。
3. IG　ONにする。

1. SST(トヨタエレクトリカルテスター)を使用して、フロントシートアウタベルトASSY　LHの車両ワイヤハーネス側コネクター端子間の電圧値を測定する。
   電圧値点検端子
   点検条件
   基準値
   1(MOL+) - ボデーアース
   IG　ON
   1 V未満
2. SST(トヨタエレクトリカルテスター)を使用して、フロントシートアウタベルトASSY　LHの車両ワイヤハーネス側コネクター端子間の電圧値を測定する。
   電圧値点検端子
   点検条件
   基準値
   2(MOL-) - ボデーアース
   IG　ON
   1 V未満

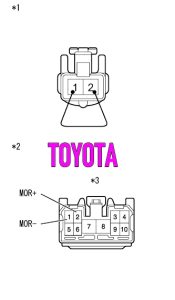

   イラスト内指示文字 *1
   車両ワイヤハーネスコネクター前側
   (フロントシートアウタベルトASSY　LH接続コネクター)

NG	ワイヤハーネスまたはコネクター修理または交換

OK
シートベルトコントロール コンピュータ交換 （要領は  参照）
