修理書 バキュームポンプ交換 キャラバン NV350 VN6E26 4N16

ニッサン キャラバン NV350 VN6E26 4N16 QR20DE 構成部品

図

インストール
インストール

インストール

手順

1. 真空ポンプアセンブリを取り付ける

(a) 真空ポンプアセンブリの2つのOリングにエンジンオイルを塗布します。

（ｂ）取り付け穴の内面にエンジンオイルを塗布する。

(c) オイルパイプがカムシャフトの穴に噛み合い、カップリング歯がカムシャフト先端の溝に噛み合うように真空ポンプアセンブリを取り付けます。

知らせ：

真空ポンプアセンブリがしっかりと取り付けられていることを確認します。
Oリングを挟まないように注意してください。

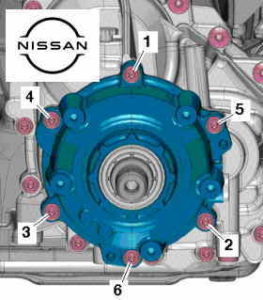

(d) 図に示す順序で、3本のボルトを使用して真空ポンプアセンブリをエンジンアセンブリに取り付けます。

トルク：

21 N·m {214 kgf·cm, 15 ft·lbf}

知らせ：

取り付け後、合わせ面の間に隙間がないこと、真空ポンプ アセンブリが斜めに取り付けられていないことを確認します。

2. 2番水バイパスパイプを取り付ける

（a）2番水バイパス管を2本のボルトで取り付けます。

トルク：

10 N·m {102 kgf·cm, 7 ft·lbf}

3. ユニオンをチェックバルブホースに接続します

(a) ユニオンをチェックバルブホースに接続し、クリップをスライドさせて固定します。

4. Vバンクカバーサブアセンブリを取り付ける
5. 真空ポンプの動作を検査する 5. 真空ポンプの動作を検査する
6. 真空ポンプの動作を検査する

車両検査

車両検査

車両検査

手順

1. 動作確認

(a) Vバンクカバーサブアセンブリを取り外します。

（ページ参照（b）クリップをスライドさせて、真空からチェックバルブホースへのユニオンを外します。 （b）クリップをスライドさせて、真空からチェックバルブホースへのユニオンを外します。）

(b) クリップをスライドさせて、真空ポンプアセンブリからチェックバルブホースへのユニオンを外します。

（c）真空ゲージのホースを真空ポンプアセンブリに接続します。

（d）エンジンを始動し、2分以上暖機します。

(e) エンジンをアイドリングした状態で、真空ポンプの負圧を確認します。

標準圧力:

90.0 kPa（675 mmHg、26.6 in.Hg）以上

ヒント：

真空ポンプアセンブリは、200,000 km（124,000マイル）ごとのメンテナンス部品として記載されています。200,000 km（124,000マイル）ごとに必ず分解・点検を行い、必要に応じて部品を交換してください。

(f) 真空ポンプアセンブリから真空ゲージを取り外します。

(g) ユニオンからチェックバルブホースを真空ポンプアセンブリに接続し、クリップをスライドさせて固定します。

（h）Vバンクカバーサブアセンブリを取り付けます。

（ページ参照取り外し 取り外し）

取り外し

取り外し

ヒント：

真空ポンプアセンブリは、200,000 km（124,000マイル）ごとのメンテナンス部品として記載されています。200,000 km（124,000マイル）ごとに必ず分解・点検を行い、必要に応じて部品を交換してください。

手順

1. Vバンクカバーサブアセンブリを取り外す
2. チェックバルブホースへのユニオンを外す 2. チェックバルブホースへのユニオンを外す
3. チェックバルブホースへのユニオンを外す

(a) クリップをスライドさせて、チェックバルブホースへのユニオンを外します。

3. 別置2号水バイパスパイプ

（a）ボルト2本を外し、2番水バイパス管を分離します。

4. 真空ポンプアセンブリを取り外す

(a) エンジンアセンブリから3本のボルトと真空ポンプアセンブリを取り外します。

ヒント：

オイル漏れや O リングの破損がある場合は、真空ポンプアセンブリを新しいものに交換してください。
