整備書 ショックアブソーバー スプリング交換 ZR-V RZ6 RZ5 LFC

ホンダ ショックアブソーバーおよびスプリングアセンブリ搭載車：ダイナミックサスペンション
車両 サービスマニュアル/サスペンション/リアサスペンション/ ショックアブソーバーとスプリングアセンブリ ダイナミックサスペンション搭載車 ZR-V(RZ6 RZ5 LFC L15C)

特殊工具

サービスマニュアル 整備書 。リアサスペンションJLR-204-804
レバー、ホイールナックル

一般装備

トランスミッションジャック
木製ブロック
取り外し

注意:

車両の重量がサスペンションにかかる状態で、ナットとボルトを締め付ける必要があります。

左側のイラストが表示されており、右側も同様です。

注記:

この手順の削除手順にはインストールの詳細が含まれている場合があります。

イラストには多少の違いが生じる場合もありますが、重要な情報は常に正確です。

1. 参照: 荷室トリム パネル (501-05 内装トリムと装飾、取り外しと取り付け)。

2.警告：必ずアクスルスタンドで車両を支えてください。 車両を持ち上げて支えてください。

3. 参照: ホイールとタイヤ (204-04 ホイールとタイヤ、取り外しと取り付け)。

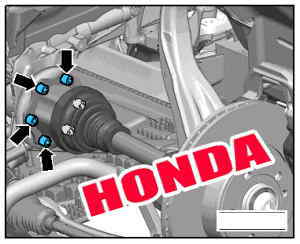

4.

サービスマニュアル 整備書 。リアサスペンション

5.警告: 新しいナットが取り付けられていることを確認してください。

トルク：

ボルト 10 Nm
ナット 60 Nm

サービスマニュアル 整備書 。リアサスペンション

6. トルク: 110 Nm

サービスマニュアル 整備書 。リアサスペンション

7. トルク: 270 Nm

サービスマニュアル 整備書 。リアサスペンション

8.

一般装備: トランスミッションジャック
一般的な装備：木製ブロック
サービスマニュアル 整備書 。リアサスペンション

9. トルク: 175 Nm

サービスマニュアル 整備書 。リアサスペンション

10.注意: 取り外す前に構成部品の取り付け位置をメモしておいてください。

サービスマニュアル 整備書 。リアサスペンション

11. 特殊工具（JLR-204-804）を取り付けます。

サービスマニュアル 整備書 。リアサスペンション

12.

サービスマニュアル 整備書 。リアサスペンション

13.注意: 配線ハーネスを損傷しないように十分注意してください。

サービスマニュアル 整備書 。リアサスペンション

14. トルク: 32 Nm

サービスマニュアル 整備書 。リアサスペンション

15. トルク: 32 Nm

サービスマニュアル 整備書 。リアサスペンション

16.注記:

アクセスするためだけに構成部品を取り外した場合は、それ以上分解しないでください。

装着されている場合のみ。

トルク: 10 Nm

サービスマニュアル 整備書 。リアサスペンション

インストール

1.注意：構成部品が指定された取り外し位置に取り付けられていることを確認してください。 取り付けるには、取り外し手順を逆に実行してください。

サービスマニュアル 整備書 。リアサスペンション

リアサスペンション

動作原理

サスペンション システムと動作の詳細な説明については、ワークショップ マニュアルの関連する診断およびテストのセクションを参照してください。

参照: サスペンション システム (204-00 サスペンション システム - 一般情報、診断およびテスト)。
