B15CB

DCMアンテナが未接続、または断線

ナビゲーションアンテナASSY 車両ワイヤハーネスまたはコネクター

点検手順

□ 参 考 □

1. ナビゲーションレシーバASSYの交換作業時は、車両紐付け設定を行った後、G-BOOK利用再開操作およびヘルプネットサービス開始操作を行う
2. テレマティクストランシーバの交換作業時は、車両紐付け設定を行った後、G-BOOK通信初期設定、G-BOOK利用再開操作およびヘルプネットサービス開始操作を行う
3. 購入済みのG-SOUND無期限ライセンスがある状態で、ナビゲーションレシーバASSYを交換した場合は、G-SOUNDライセンスリカバリーを行う
4. 車両紐付け設定、G-BOOK通信初期設定、G-BOOK利用再開操作、ヘルプネットサービス開始操作およびG-SOUNDライセンスリカバリーの要領は参照

手順1	ダイアグコード再確認

SST09991-70201

1. ダイアグコード確認
   1. SST(診断機)を使用して、画面に従いダイアグコードを読み取る (要領は参照)
   2. 画面表示の“消去”を選択し、画面に従いダイアグコード消去を実行する
   3. IG OFFにする
2. ダイアグコード再確認
   1. SST(診断機)を使用して、ダイアグコードを再度確認し、以下の飛び先に進む
      結果結果
      飛び先
      コード出力あり
      A
      コード出力なし(正常)
      B

B	終了

A

手順2	ナビゲーション アンテナASSY単体点検（テレホンアンテナ）

SST09082-00030
09083-00170
□ 参 考 □ナビゲーションアンテナASSYは、GPSアンテナ、テレマティクストランシーバ用テレホンアンテナ(メインおよびサブ)およびETCアンテナ(ETCシステムあり)の統合アンテナである

1. 外観点検
   1. ナビゲーションアンテナASSYのコードに鋭角な折れ曲がり、噛み込みおよびコネクター未かん合などの取り付け異常がないか点検する
      基準取り付け正常

1. 抵抗値点検
   1. SST(トヨタエレクトリカルテスター)を使用して、コネクターの芯線 - シールド部端子間の抵抗値を測定する
      抵抗値点検端子
      点検条件
      基準値
      8 -11
      常時
      5 Ω未満
      9 - 12
      常時
      5 Ω未満

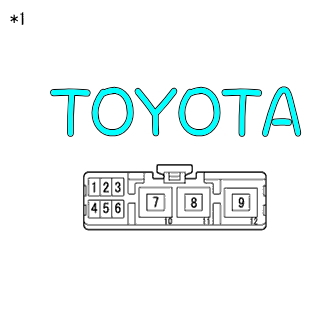

*1	コネクター非接続状態 (ナビゲーションアンテナASSY)

NG	ナビゲーション アンテナASSY交換 （要領は  参照）

OK

手順3	ワイヤハーネスおよびコネクター点検（テレマティクストランシーバ - ナビゲーションアンテナASSY）

SST09082-00030
09083-00170
□ 参 考 □テレマティクストランシーバ - ナビゲーションアンテナASSY間ワイヤハーネスは車両ワイヤハーネスに内蔵されている

1. 点検前準備
   1. ナビゲーションアンテナASSYに接続されている、図のコネクターを切り離す
   2. テレマティクストランシーバに接続されている、図のコネクターを切り離す
2. 抵抗点検
   1. SST(トヨタエレクトリカルテスター)を使用して、テレマティクストランシーバ - ナビゲーションアンテナASSY間車両ワイヤハーネスの抵抗値を測定する
      抵抗値点検端子
      点検条件
      基準値
      8 - 1
      常時
      5 Ω未満
   2. SST(トヨタエレクトリカルテスター)を使用して、車両ワイヤハーネスのコネクター端子とボデーアース間の抵抗値を測定する
      抵抗値点検端子
      点検条件
      基準値
      8 - ボデーアース
      常時
      10 kΩ以上

1. 点検前準備
   1. ナビゲーションアンテナASSYに接続されている、図のコネクターを切り離す
   2. テレマティクストランシーバに接続されている、図のコネクターを切り離す
2. 抵抗点検
   1. SST(トヨタエレクトリカルテスター)を使用して、テレマティクストランシーバ - ナビゲーションアンテナASSY間車両ワイヤハーネスの抵抗値を測定する
      抵抗値点検端子
      点検条件
      基準値
      9 - 1
      常時
      5 Ω未満
   2. SST(トヨタエレクトリカルテスター)を使用して、車両ワイヤハーネスのコネクター端子とボデーアース間の抵抗値を測定する
      抵抗値点検端子
      点検条件
      基準値
      9 - ボデーアース
      常時
      10 kΩ以上

*1	車両ワイヤハーネスコネクター前側 (ナビゲーションアンテナASSY接続コネクター)
*2	車両ワイヤハーネスコネクター前側 (テレマティクストランシーバ接続コネクター)
*3	車両ワイヤハーネスコネクター前側 (ナビゲーションアンテナASSY接続コネクター)
*4	車両ワイヤハーネスコネクター前側 (テレマティクストランシーバ接続コネクター)

NG	ワイヤハーネスまたはコネクター修理または交換

OK

手順4	ダイアグコード再確認

SST09991-70201

1. ダイアグコード再確認
   1. SST(診断機)を使用して、ダイアグコードを再度確認し、以下の飛び先に進む (要領は参照)
      結果結果
      飛び先
      コード出力あり
      A
      コード出力なし(正常)
      B

B	終了

A

手順5	テレマテイクス トランシーバ交換

1. テレマティクストランシーバ巻き替え点検
   1. 新品のテレマティクストランシーバを用意し、交換する (要領は参照)

次へ

手順6	ダイアグコード再確認

SST09991-70201

1. ダイアグコード再確認
   1. SST(診断機)を使用して、ダイアグコードを再度確認し、以下の飛び先に進む (要領は参照)
      結果結果
      飛び先
      コード出力あり
      A
      コード出力なし(正常)
      B

B	終了

A
ナビゲーション レシーバASSY交換 （要領は  参照）
