DTC B1610 フロントエアバッグセンサRH故障 ハイエースワゴン

クラウン ライズ トヨタ カムリ スポーツ ツーリングワゴン アクシオ フィルダー スープラ ハイラックス サーフ ハリアー プロボックス ランドクルーザー プラド 70 250 300 ルーミー ヴォクシー ヴェルファイア アルファード ノア アクア シエンタ C-HR GR86 ハイブリッド RAV4 bZ4x エスクァイア エスティマ ヤリスクロス プリウス PHV α カローラクロス クロスオーバー

フロントエアバッグセンサRH回路は、エアバッグコンピュータASSYおよびフロントエアバッグセンサRHで構成されている

フロントエアバッグセンサRHは衝撃を検知し、エアバッグの点火判定をするための信号をエアバッグコンピュータASSYに送信する

フロントエアバッグセンサRH回路に不具合が検出されたとき、エアバッグコンピュータASSYにダイアグコードB1610が記録される

DTC　No.	DTC検出項目	問題発生箇所
B1610	フロントエアバッグセンサRHの故障 エアバッグコンピュータASSYの故障	フロントエアバッグセンサRH エアバッグコンピュータASSY

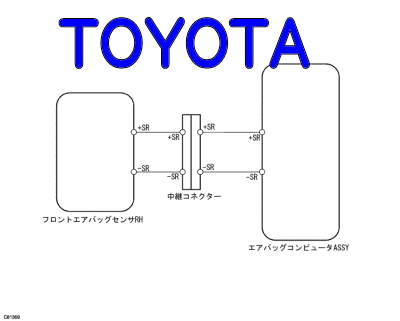

回路図

点検手順

手順1

ダイアグコード消去

SST09991-70201

1. バッテリーのマイナスターミナルを切り離し、90秒間待機する
   □ 参 考 □バッテリーのマイナスターミナルを切り離す前にIG　OFFになっていることを確認する
2. フロントエアバッグセンサRHとフロントエアバッグセンサLHを入れ替え、コネクターを接続して確実に取り付ける｡
   ■ 注 意 ■
   1. 取り付ける際、フロントエアバッグセンサRHおよびフロントエアバッグセンサLHに落下させるなどの強い衝撃を与えない
   2. センサ本体に落下させるなどの強い衝撃を与えた場合、新品に交換する
3. バッテリーのマイナスターミナルを接続し、IG　ONにして60秒間待機する
4. SST(診断機)を使用して、ダイアグコードを消去する (要領は参照)
   イラスト内指示文字 *1
   フロントエアバッグセンサLH
   *2
   エアバッグコンピュータASSY

次へ

手順2	フロント エアバッグ センサ RH点検

SST09991-70201

1. SST(診断機)を使用して、ダイアグコードを点検する (要領は参照)
   点検結果
   飛び先
   ダイアグコードB1610、B1615を出力しない
   A
   ダイアグコードB1610を出力
   B
   ダイアグコードB1615を出力
   C

B	エアバッグ コンピュータASSY交換 （要領は  参照）
C	フロント エアバッグ センサ RH交換 （要領は  参照）

A
再現手法を実施 （要領は  参照）
