DTC B278C 電源制御ECU応答無し ヤリスクロス プリウス

PHV α カローラクロス トヨタ カムリ スポーツ ツーリングワゴン アクシオ フィルダー クラウン クロスオーバー スープラ ハイエース ワゴン ハイラックス サーフ ハリアー プロボックス ライズ ランドクルーザー プラド 70 250 300 ルーミー ヴォクシー ヴェルファイア アルファード ノア アクア シエンタ C-HR GR86 ハイブリッド RAV4 bZ4x エスクァイア エスティマ

B278C

パワーマネジメントコントロールコンピュータからのLIN通信信号が10秒以上途絶(照合ECUがダイアグコードを出力)

ワイヤハーネスまたはコネクター スマートキーコンピュータASSY(照合ECU) パワーマネジメントコントロールコンピュータ

回路図

点検手順

■ 注 意 ■スマートキーコンピュータASSY(照合ECU)およびパワーマネジメントコントロールコンピュータ交換時は、資料編登録作業要領を確認後作業を進める

手順1	ワイヤハーネスおよびコネクター点検（スマートキーコンピュータASSY - パワーマネジメントコントロールコンピュータ）

SST09082-00030
09083-00170

1. 照合ECUのコネクターAおよびパワーマネジメントコントロールコンピュータのコネクターDを切り離す
2. SST(トヨタエレクトリカルテスター)を使用して、各端子間の抵抗値を測定する

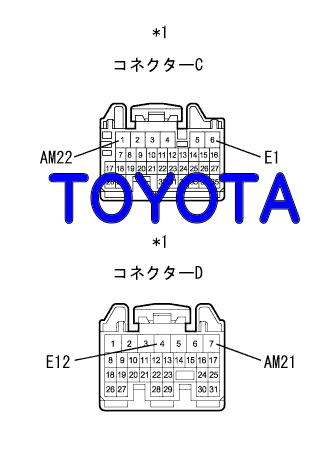

   イラスト内指示文字 *1
   車両ワイヤハーネスコネクター前側
   (スマートキーコンピュータASSY(照合ECU)接続コネクター)
   *2
   車両ワイヤハーネスコネクター前側
   (パワーマネジメントコントロールコンピュータ接続コネクター)

   抵抗値
   点検端子(端子記号)
   照合ECU - パワーマネジメントコントロールコンピュータ
   点検条件
   基準値
   A29(LIN) - D11(LIN2)
   常時
   1 Ω未満

   抵抗値
   点検端子(端子記号)
   照合ECU
   点検条件
   基準値
   A29(LIN) - ボデーアース
   常時
   10 kΩ以上

NG	ワイヤハーネスまたはコネクター修理または交換

OK

手順2	ワイヤハーネスおよびコネクター点検（電源·アース）

SST09082-00030
09083-00170

1. パワーマネジメントコントロールコンピュータのコネクターCおよびDを切り離す
2. SST(トヨタエレクトリカルテスター)を使用して、車両ワイヤハーネス側コネクター端子の電圧値を測定する
   イラスト内指示文字 *1
   車両ワイヤハーネスコネクター前側
   (パワーマネジメントコントロールコンピュータ接続コネクター)

   電圧値
   点検端子(端子記号)
   点検条件
   基準値
   C1(AM22) - ボデーアース
   IG OFF
   11 to 14 V
   D7(AM21) - ボデーアース
   IG OFF
   11 to 14 V
3. SST(トヨタエレクトリカルテスター)を使用して、車両ワイヤハーネス側コネクター端子の抵抗値を測定する

   抵抗値
   点検端子(端子記号)
   点検条件
   基準値
   C6(E1) - ボデーアース
   常時
   1 Ω未満
   D4(E12) - ボデーアース
   常時
   1 Ω未満

NG	ワイヤハーネスまたはコネクター修理または交換

OK

手順3	パワーマネジメントコントロール コンピュータ交換

SST09991-70201

1. 新品または正常品のパワーマネジメントコントロールコンピュータと交換する (要領は参照)
2. SST(診断機)を使用して、ダイアグコードを消去する

次へ

手順4

ダイアグコード確認

SST09991-70201

1. SST(診断機)を使用して、ダイアグコードを確認する
   基準B278Cが出力しない

NG	スマートキー コンピュータASSY交換（照合ECU）

OK
完了（パワーマネジメントコントロールコンピュータ不良）
