DTC B2002/21 D席ベルトモータ回路断線 ハイエースワゴン

クラウン ライズ トヨタ カムリ スポーツ ツーリングワゴン アクシオ フィルダー スープラ ハイラックス サーフ ハリアー プロボックス ランドクルーザー プラド 70 250 300 ルーミー ヴォクシー ヴェルファイア アルファード ノア アクア シエンタ C-HR GR86 ハイブリッド RAV4 bZ4x エスクァイア エスティマ ヤリスクロス プリウス PHV α カローラクロス クロスオーバー

B2002/21

シートベルトモータRH側回路の断線(オープン)が1秒間以上継続時

フロントシートアウタベルトASSY　RH ワイヤハーネスおよびコネクター(シートベルトコントロールコンピュータ - フロントシートアウタベルトASSY　RH) シートベルトコントロールコンピュータ

回路図

点検手順

■ 警 告 ■フロントシートアウタベルトASSYにはプリテンショナーが内蔵されており、点検するコネクターを間違える等の誤った点検を行うとプリテンショナーが作動する恐れがあるため、点検要領を間違えないように十分注意する。

手順1	フロントシート アウタベルトASSY RH単体点検

SST09082-00030
09083-00170

1. フロントシートアウタベルトASSY　RHのコネクターを切り離す。
   □ 参 考 □フロントシートアウタベルトASSYを車両から取り外さない。

1. SST(トヨタエレクトリカルテスター)を使用して、フロントシートアウタベルトASSY　RHのコネクター端子間の抵抗値を測定する。
   抵抗値点検端子
   点検条件
   基準値
   1(MOR+) - 2(MOR-)
   常時
   20 Ω未満
   イラスト内指示文字 *1
   フロントシートアウタベルトASSY　RH
   ■ 警 告 ■点検するコネクターを間違えない。

NG	フロントシート アウタベルトASSY RH交換 （要領は  参照）

OK

手順2	ワイヤハーネスおよびコネクター点検（フロントシートアウタベルトASSY　RH - シートベルトコントロールコンピュータ）

SST09082-00030
09083-00170
09843-18040
□ 参 考 □点検要領および注意事項は

参照。

1. シートベルトコントロールコンピュータのコネクターAを切り離す。
2. フロントシートアウタベルトASSY　RHのコネクターが切り離されていることを確認する。

1. SST(ダイアグノーシスチェックワイヤNo. 2)を使用して、フロントシートアウタベルトASSY　RHの車両ワイヤハーネス側コネクター1(MOR+)端子 - 2(MOR-)端子間を短絡させる。
2. SST(トヨタエレクトリカルテスター)を使用して、シートベルトコントロールコンピュータの車両ワイヤハーネス側コネクター端子間の抵抗値を測定する。(端子配列は参照)
   抵抗値点検端子
   点検条件
   基準値
   A1(MOR-) - A2(MOR+)
   常時
   1 Ω未満

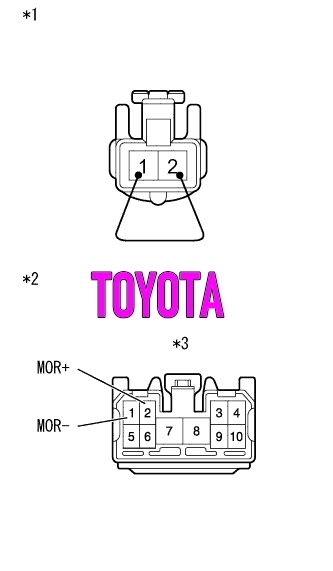

   イラスト内指示文字 *1
   車両ワイヤハーネスコネクター前側
   (フロントシートアウタベルトASSY　RH接続コネクター)
   *2
   車両ワイヤハーネスコネクター前側
   (シートベルトコントロールコンピュータ接続コネクター)
   *3
   コネクターA

NG	ワイヤハーネスまたはコネクター修理または交換

OK
シートベルトコントロール コンピュータ交換 （要領は  参照）
