DTC B15CA ETCアンテナ未接続 ヤリスクロス プリウス PHV α

カローラクロス トヨタ カムリ スポーツ ツーリングワゴン アクシオ フィルダー クラウン クロスオーバー スープラ ハイエース ワゴン ハイラックス サーフ ハリアー プロボックス ライズ ランドクルーザー プラド 70 250 300 ルーミー ヴォクシー ヴェルファイア アルファード ノア アクア シエンタ C-HR GR86 ハイブリッド RAV4 bZ4x エスクァイア エスティマ

B15CA

アンテナコード未接続または断線

ナビゲーションアンテナASSY トールコレクション(ETC)コンピュータASSY

点検手順

手順1

ダイアグコード消去

SST09991-70201

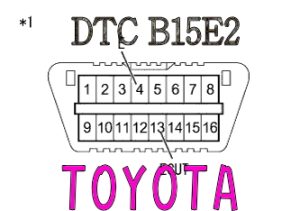

1. SST(診断機)を使用して、画面に従いダイアグコードを読み取る (要領は参照 )
2. 画面表示の“消去”を選択し、画面に従いダイアグコード消去を実行する
3. IG OFFにする

次へ

手順2	ダイアグコード再確認

SST09991-70201

1. SST(診断機)を使用して、再度ダイアグコードを点検し、以下の飛び先に進む
   結果結果
   飛び先
   コード出力 (B15CA)　あり
   A
   コード出力 (B15CA)　なし
   B
   □ 参 考 □他の部品を交換した時に、ダイアグコードが記録されることがあることを説明する

B	不具合再現テスト実施 （要領は  参照）

A

手順3	ナビゲーション アンテナASSY単体点検

SST09082-00030
09083-00170
□ 参 考 □ナビゲーションアンテナASSYは、GPSアンテナ、テレマティクストランシーバ用テレホンアンテナ(メインおよびサブ)(テレマティクストランシーバあり)およびETCアンテナの統合アンテナである

1. 取り付け状態点検
   1. ナビゲーションアンテナASSYのコードに鋭角な折れ曲がり、噛み込みおよびコネクター未かん合などの取り付け異常がないか点検する
      基準取り付け正常

1. 抵抗点検(ETCアンテナ)

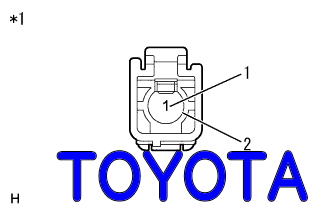

   1. ナビゲーションアンテナASSYの、図のコネクターを切り離す
   2. SST(トヨタエレクトリカルテスター)を使用して、コネクターの1 - 2端子間の抵抗値を測定する
      抵抗値点検端子
      点検条件
      基準値
      1 - 2
      常時
      10 Ω以下

*1	コネクター非接続状態 (ナビゲーションアンテナASSY)

NG	ナビゲーション アンテナASSY交換 （要領は  参照）

OK

手順4	トール コレクション(ETC) コンピュータ ASSY交換

1. 新品のトールコレクション(ETC)コンピュータ ASSYと交換する (要領は参照)

次へ

手順5

作動確認点検

1. アンテナ周辺確認
   1. ナビゲーションアンテナASSY周辺(インストルメントパネル上面)に遮へい物はないか点検し、あれば取り除く
   2. ウインドシールドガラスにフィルム·ステッカー等を貼っていないか点検し、あれば取り除く

1. ETC車載器テスターによる点検
   1. ETC車載器テスターを使用して、トールコレクション(ETC)コンピュータASSYが正常に無線通信を行っている事を確認する
      □ 参 考 □

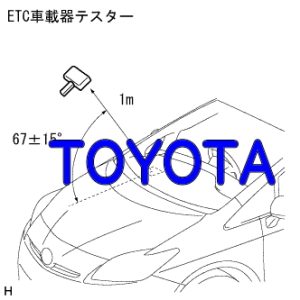

      1. ナビゲーションアンテナASSYから、仰角67±15°で車両前方上方に延びる線上で、ウインドシールドガラスから約1mの位置でETC車載器テスターを作動させる ((ETC車載器テスターとアンテナとの距離は、あくまでも目安である)
      2. ETC車載器テスターは、通信面をナビゲーションアンテナASSYに向ける
      3. ETC車載器テスターをナビゲーションアンテナASSYに近づけすぎると、アンテナがはずれていても、ETC車載器テスターとの通信が成立してしまう場合があるため、近づけすぎないこと
2. セットアップ
   1. セットアップを行う
3. ETCカードによる確認
   1. ETCカードをトールコレクション(ETC)コンピュータASSYに挿入し、カードが正常に認証されることを確認する

次へ

手順6	ダイアグコード再確認

SST09991-70201

1. SST(診断機)を使用して、ダイアグコードを再確認する
   結果結果
   飛び先
   コード出力 (B15CA)　なし
   A
   コード出力 (B15CA)　あり
   B

B	ナビゲーション アンテナASSY交換 （要領は  参照）

A
終了
