DTC    P0603/83    キーフリーシステム/イモビライザシステム

ムーヴ アトレーワゴン ハイゼットトラック ミライ一ス コペン ムーヴ アトレーワゴン DTC    P0603/83    キーフリーシステム/イモビライザシステム通信系統(ECU異常)

回路説明

スマートキーコンピュータASSY(キーフリーECU)は、IG ON/OFF状態およびイモビライザーSET/UNSET状態からフューエルインジェクションコンピュータとの照合コード通信の開始/終了を制御することでセキュリティ状態を確保している この通信がフューエルインジェクションコンピュータの内部異常により照合ができない場合にダイアグコードを記憶する

ダイアグコード	P0603/83
DTC検出条件	診断条件	以下の条件が全て揃った時 IG ON イモビ通信終了 イモビ関連EEPROM書込み完了
	異常状態	ローリングコード書込み/読み出し異常
	異常期間	-
	トリップ数	1トリップ
	検出方法	常時モニター
	検出に使用するセンサ/構成部品	スマートキーコンピュータASSY(キーフリーECU)
不具合箇所	フューエルインジェクションコンピュータ

点検手順

■ 注 意 ■キーフリーシステム装着車のフューエルインジェクションコンピュータを交換する場合は、他の車からの流用をせず、必ず新品部品を用いること
□ 参 考 □GTSを使用して、フリーズフレームデータを読み取る フリーズフレームデータには、不具合発生時のエンジン稼動状態の一部が記録してあり、それらの情報がトラブルシュートする際に役立つ

手順1

ダイアグコード消去

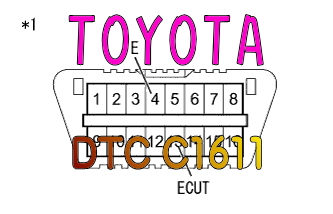

1. DLC3にGTSを接続する
2. IG ONにする
3. GTSをONにする
4. GTSの画面表示に従い、ダイアグコードを消去する (要領は参照)
5. IG OFFにして、10秒以上待機する

次へ

手順2	ダイアグコード読み取り

1. GTSの画面表示に従い、ダイアグコードを確認する

   結果 結果
   飛び先
   P0603/83が出力される
   A
   P0603/83以外にも、ダイアグコードが出力される
   B
   ダイアグコードが出力されない
   C
   □ 参 考 □ダイアグコードP0603/83以外のダイアグコードが出力された場合は、そのダイアグコードを先にトラブルシュートすること

B	関連するダイアグコードチャートへ
C	不具合現象シミュレーション方法へ （要領は  参照）

A
フューエルインジェクション コンピュータ交換 （要領は  参照）
