B15C8

フロントデジタルテレビアンテナ受信異常

テレビジョンアンテナASSY(フロント) ワイヤハーネスまたはコネクター デジタルテレビパーツセット

回路図

点検手順

手順1

ダイアグコード消去

SST09991-70201

1. SST(診断機)を使用して、画面に従いダイアグコードを読み取る (要領は参照)
2. 画面表示の“消去”を選択し、画面に従いダイアグコード消去を実行する
3. IG OFFにする

次へ

手順2	ダイアグコード再確認

SST09991-70201

1. SST(診断機)を使用して、ダイアグコードを再度確認し、以下の飛び先に進む (要領は参照)

結果

結果	飛び先
コード出力あり	A
コード出力なし(正常)	B

B	終了

A

手順3	ワイヤハーネスおよびコネクター点検（デジタルテレビパーツセット +B、GND）

SST09082-00030
09083-00170

1. 点検前準備
   1. デジタルテレビパーツセットに接続されているコネクターBを切り離す
2. 抵抗および電圧点検
   1. SST(トヨタエレクトリカルテスター)を使用してデジタルテレビパーツセット車両側ワイヤハーネスのコネクター各端子とボデーアース間の抵抗値および電圧値を測定する
      抵抗値点検端子(端子記号)
      点検条件
      基準値
      B6(GND) - ボデーアース
      常時
      1 Ω未満
      電圧値点検端子(端子記号)
      点検条件
      基準値
      B12(+B) - ボデーアース
      IG OFF
      11 to 14 V

NG	ワイヤハーネスまたはコネクター修理または交換

OK

手順4	ワイヤハーネスおよびコネクター点検（デジタルテレビパーツセット - アンテナコードSUB-ASSY NO.2）

SST09082-00030
09083-00170

1. 点検前準備
   1. デジタルテレビパーツセットに接続されている図のコネクターを切り離す
   2. アンテナコードSUB-ASSY NO.2に接続されている図のコネクターを切り離す
2. 抵抗点検
   1. SST(トヨタエレクトリカルテスター)を使用して、アンテナコードSUB-ASSY NO.2 - デジタルテレビパーツセット間車両ワイヤハーネスのコネクター各端子間の抵抗値を測定する
      抵抗値点検端子
      点検条件
      基準値
      1 - 1
      常時
      1 Ω未満
      2 - 2
      常時
      1 Ω未満
      3 - 3
      常時
      1 Ω未満
   2. SST(トヨタエレクトリカルテスター)を使用して、デジタルテレビパーツセット車両側ワイヤハーネスのコネクター各端子とボデーアース間の抵抗値を測定する
      抵抗値点検端子
      点検条件
      基準値
      1 - ボデーアース
      常時
      10 kΩ以上
      2 - ボデーアース
      常時
      10 kΩ以上
      3 - ボデーアース
      常時
      10 kΩ以上

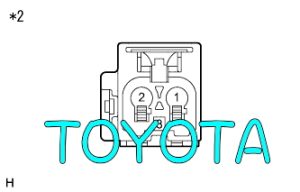

*1	車両ワイヤハーネスコネクター前側 (デジタルテレビパーツセット)
*2	車両ワイヤハーネスコネクター前側 (アンテナコードSUB-ASSY NO.2)

NG	ワイヤハーネスまたはコネクター修理または交換

OK

手順5	アンテナ コードSUB-ASSY NO.2点検（車両ワイヤハーネス - テレビジョンアンテナASSY(フロント)）

1. 点検前準備
   1. 車両ワイヤハーネスに接続されている図のコネクターを切り離す
   2. テレビジョンアンテナASSY(フロント)に接続されている図のコネクターを切り離す
2. 抵抗点検
   1. SST(トヨタエレクトリカルテスター)を使用して、テレビジョンアンテナASSY(フロント) - 車両ワイヤハーネス間アンテナコードSUB-ASSY NO.2のコネクター各端子間の抵抗値を測定する
      抵抗値点検端子
      点検条件
      基準値
      1 - 1
      常時
      1 Ω未満
      2 - 2
      常時
      1 Ω未満
      3 - 3
      常時
      1 Ω未満
   2. SST(トヨタエレクトリカルテスター)を使用して、アンテナコードSUB-ASSY NO.2のコネクター各端子とボデーアース間の抵抗値を測定する
      抵抗値点検端子
      点検条件
      基準値
      1 - ボデーアース
      常時
      10 kΩ以上
      2 - ボデーアース
      常時
      10 kΩ以上
      3 - ボデーアース
      常時
      10 kΩ以上
      イラスト内指示文字 *1
      アンテナコードSUB-ASSY NO.2
      (車両ワイヤハーネス接続コネクター)
      *2
      アンテナコードSUB-ASSY NO.2
      (テレビジョンアンテナASSY(フロント)接続コネクター)

NG	アンテナ コードSUB-ASSY NO.2交換 （要領は  参照）

OK

手順6	デジタルテレビ パーツセット点検（ANT+(フロント)）

SST09082-00030
09083-00170

1. 点検前準備
   1. テレビジョンアンテナASSY(フロント)のコネクターを切り離す

1. 電圧点検
   1. SST(トヨタエレクトリカルテスター)を使用して、車両側ワイヤハーネスのコネクターを接続した状態で、コネクターの裏側から各端子とボデーアース間の電圧値を測定する
      電圧値点検端子(端子記号)
      点検条件
      基準値
      D1(ANT+) - ボデーアース
      デジタルテレビ受信中
      11 to 14 V
      イラスト内指示文字 *1
      コネクター接続状態
      (デジタルテレビパーツセット)

NG	デジタルテレビ パーツセット交換 （要領は  参照）

OK

手順7	テレビジョン アンテナASSY交換（フロント）

1. テレビジョンアンテナASSY(フロント)巻き替え
   1. 新品のテレビジョンアンテナASSY(フロント)を用意し、交換する (要領は参照)

次へ

手順8

ダイアグコード消去

SST09991-70201

1. SST(診断機)を使用して、画面に従いダイアグコードを読み取る (要領は参照)
2. 画面表示の“消去”を選択し、画面に従いダイアグコード消去を実行する
3. IG OFFにする

次へ

手順9	ダイアグコード再確認

SST09991-70201

1. SST(診断機)を使用して、ダイアグコードを再度確認し、以下の飛び先に進む (要領は参照)
   結果 結果
   飛び先
   コード出力なし(正常)
   A
   コード出力あり
   B

B	デジタルテレビ パーツセット交換 （要領は  参照）

A
終了
