DTC B1635 サイドエアバッグセンサASSY LH No.2故障

ハイエースワゴン クラウン ライズ トヨタ カムリ スポーツ ツーリングワゴン アクシオ フィルダー スープラ ハイラックス サーフ ハリアー プロボックス ランドクルーザー プラド 70 250 300 ルーミー ヴォクシー ヴェルファイア アルファード ノア アクア シエンタ C-HR GR86 ハイブリッド RAV4 bZ4x エスクァイア エスティマ ヤリスクロス プリウス PHV α カローラクロス クロスオーバー

側突用センサLH(サイドエアバッグおよびカーテンシールドエアバッグ展開判定用)回路は、エアバッグコンピュータASSY、サイドエアバッグセンサASSY　LHおよびサイドエアバッグセンサASSY LH No.2で構成されている

サイドエアバッグセンサASSY LH No.2は衝撃を検知し、エアバッグの点火判定をするための信号をエアバッグコンピュータASSYに送信する

側突用センサLH(サイドエアバッグおよびカーテンシールドエアバッグ展開判定用)回路に不具合が検出されたとき、エアバッグコンピュータASSYにダイアグコードB1635が記録される

DTC　No.	DTC検出項目	問題発生箇所
B1635	サイドエアバッグセンサASSY LH No.2の故障 エアバッグコンピュータASSYの故障	サイドエアバッグセンサASSY LH No.2 エアバッグコンピュータASSY

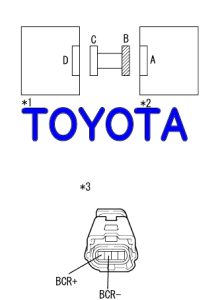

回路図

点検手順

手順1

ダイアグコード消去

SST09991-70201

1. バッテリーのマイナスターミナルを切り離して、90秒間待機する
   □ 参 考 □バッテリーのマイナスターミナルを切り離す前にIG　OFFになっていることを確認する
2. サイドエアバッグセンサASSY LH No.2とサイドエアバッグセンサASSY RH No.2を入れ替え、コネクターを接続して確実に取り付ける
   ■ 注 意 ■
   1. 取り付ける際、サイドエアバッグセンサASSY LH No.2およびサイドエアバッグセンサASSY RH No.2に落下させるなどの強い衝撃を与えない
   2. センサ本体に落下させるなどの強い衝撃を与えた場合、新品に交換する
3. バッテリーのマイナスターミナルを接続し、IG　ONにして60秒間待機する
4. SST(診断機)を使用して、ダイアグコードを消去する (要領は参照)
   イラスト内指示文字 *1
   サイドエアバッグセンサASSY RH No.2
   *2
   サイドエアバッグセンサASSY LH

次へ

手順2	サイドエアバッグ センサASSY LH NO.2点検

SST09991-70201

1. SST(診断機)を使用して、ダイアグコードを点検する (要領は参照)
   点検結果
   飛び先
   ダイアグコードB1630、B1635を出力しない
   A
   ダイアグコードB1630を出力
   B
   ダイアグコードB1635を出力
   C

B	サイドエアバッグ センサASSY LH NO.2交換 （要領は  参照）
C	エアバッグ コンピュータASSY交換 （要領は  参照）

A
再現手法を実施 （要領は  参照）
