DTC B1637 サイドエアバッグセンサASSY LH No.2通信途絶
z-space.techB1638初期化異常 ハイエースワゴン クラウン ライズ トヨタ カムリ スポーツ ツーリングワゴン アクシオ フィルダー スープラ ハイラックス サーフ ハリアー プロボックス ランドクルーザー プラド 70 250 300 ルーミー ヴォクシー ヴェルファイア アルファード ノア アクア シエンタ C-HR GR86 ハイブリッド RAV4 bZ4x エスクァイア エスティマ ヤリスクロス プリウス PHV α カローラクロス クロスオーバー
側突用センサLH(サイドエアバッグおよびカーテンシールドエアバッグ展開判定用)回路は、エアバッグコンピュータASSY、サイドエアバッグセンサASSY LHおよびサイドエアバッグセンサASSY LH No.2で構成されている
サイドエアバッグセンサASSY LHおよびサイドエアバッグセンサASSY LH No.2は衝撃を検知し、エアバッグの点火判定をするための信号をエアバッグコンピュータASSYに送信する
側突用センサLH(サイドエアバッグおよびカーテンシールドエアバッグ展開判定用)回路に不具合が検出されたとき、エアバッグコンピュータASSYにダイアグコードB1637、B1638が記録される
| DTC No. | DTC検出項目 | 問題発生箇所 |
|---|---|---|
| B1637 B1638 | サイドエアバッグセンサASSY LH-サイドエアバッグセンサASSY LH No.2間W/Hの端子間短絡、断線、アース短絡、+B短絡 サイドエアバッグセンサASSY LHの故障 サイドエアバッグセンサASSY LH No.2の故障 エアバッグコンピュータASSYの故障 | フロアワイヤ(サイドエアバッグセンサASSY LH-サイドエアバッグセンサASSY LH No.2間) サイドエアバッグセンサASSY LH サイドエアバッグセンサASSY LH No.2 エアバッグコンピュータASSY |

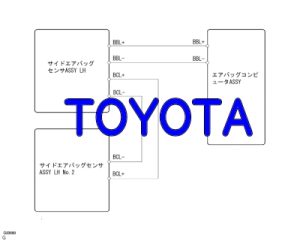

回路図
点検手順
| 手順1 | コネクター点検 |
□ 参 考 □点検要領および注意事項は
参照
- バッテリーのマイナスターミナルを切り離し、90秒間待機する
□ 参 考 □バッテリーのマイナスターミナルを切り離す前にIG OFFになっていることを確認する - サイドエアバッグセンサASSY LHおよびサイドエアバッグセンサASSY LH No.2に接続されているコネクターの状態を点検する
基準コネクターが正しく接続されていること - サイドエアバッグセンサASSY LHおよびサイドエアバッグセンサASSY LH No.2からコネクターを切り離し、各コネクターの端子の状態を点検する
基準端子に変形または損傷がないこと
NG | ワイヤハーネス交換 |
| OK | |
| 手順2 | サイドエアバッグセンサASSY LH No.2回路(断線)点検（サイドエアバッグセンサASSY LH - サイドエアバッグセンサASSY LH No.2間） |
□ 参 考 □点検要領および注意事項は
参照SST09082-00030
09083-00170
09843-18040

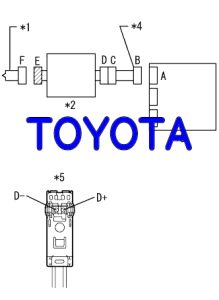

- SSTを使用して、コネクターCのBCL+、BCL-端子間を短絡する
■ 注 意 ■短絡する際、コネクターの端子にSSTを無理に差し込まない - SST(トヨタエレクトリカルテスター)を使用して、コネクターBのBCL+、BCL-端子間の抵抗値を点検する
抵抗値点検端子
点検条件
基準値
BCL+ - BCL-
常時
1 Ω未満
イラスト内指示文字 *1
サイドエアバッグセンサASSY LH No.2
*2
サイドエアバッグセンサASSY LH
*3
コネクターC
*4
コネクターB
NG | フロア ワイヤ交換 |
| OK | |
| 手順3 | サイドエアバッグセンサASSY LH No.2回路(アース短絡)点検（サイドエアバッグセンサASSY LH - サイドエアバッグセンサASSY LH No.2間） |
□ 参 考 □点検要領および注意事項は
参照SST09082-00030
09083-00170
- コネクターCのBCL+、BCL-端子間の短絡を解除する
- SST(トヨタエレクトリカルテスター)を使用して、コネクターBのBCL+、BCL-ボデーアース間の抵抗値を点検する
抵抗値点検端子
点検条件
基準値
BCL+ - ボデーアース
常時
1 MΩ以上
BCL- - ボデーアース
常時
1 MΩ以上
イラスト内指示文字 *1
サイドエアバッグセンサASSY LH No.2
*2
サイドエアバッグセンサASSY LH
*3
コネクターB
NG | フロア ワイヤ交換 |
| OK | |
| 手順4 | サイドエアバッグセンサASSY LH No.2回路(短絡)点検（サイドエアバッグセンサASSY LH - サイドエアバッグセンサASSY LH No.2間） |
□ 参 考 □点検要領および注意事項は
参照SST09082-00030
09083-00170
- SST(トヨタエレクトリカルテスター)を使用して、コネクターBのBCL+、BCL-端子間の抵抗値を点検する
抵抗値点検端子
点検条件
基準値
BCL+ - BCL-
常時
1 MΩ以上
イラスト内指示文字 *1
サイドエアバッグセンサASSY LH No.2
*2
サイドエアバッグセンサASSY LH
*3
コネクターB
NG | フロア ワイヤ交換 |
| OK | |
| 手順5 | サイドエアバッグセンサASSY LH No.2回路(+B短絡)点検（サイドエアバッグセンサASSY LH - サイドエアバッグセンサASSY LH No.2間） |
□ 参 考 □点検要領および注意事項は
参照SST09082-00030
09083-00170
- バッテリーのマイナスターミナルを接続し、IG ONにする
- SST(トヨタエレクトリカルテスター)を使用して、コネクターBのBCL+、BCL-端子-ボデーアース間の電圧値を点検する
電圧値点検端子
点検条件
基準値
BCL+ - ボデーアース
IG ON
1 V未満
BCL- - ボデーアース
IG ON
1 V未満
イラスト内指示文字 *1
サイドエアバッグセンサASSY LH No.2
*2
サイドエアバッグセンサASSY LH
*3
コネクターB
NG | フロア ワイヤ交換 |
| OK | |
| 手順6 | ダイアグコード消去 |
SST09991-70201
- IG OFFにする
- バッテリーのマイナスターミナルを切り離し、90秒間待機する
- サイドエアバッグセンサASSY LH No.2にコネクターを接続する
- サイドエアバッグセンサASSY LHとサイドエアバッグセンサASSY RHを入れ替え、コネクターを接続して確実に取り付ける
■ 注 意 ■- 取り付ける際、サイドエアバッグセンサASSY LHおよびサイドエアバッグセンサASSY RHに落下させるなどの強い衝撃を与えない
- センサ本体に落下させるなどの強い衝撃を与えた場合、新品に交換する
- バッテリーのマイナスターミナルを接続し、IG ONにして60秒間待機する
- SST(診断機)を使用して、ダイアグコードを消去する (要領は参照)
イラスト内指示文字 *1
サイドエアバッグセンサASSY RH
*2
エアバッグコンピュータASSY
| 次へ | |
| 手順7 | サイドエアバッグ センサASSY LH点検 |
SST09991-70201
- SST(診断機)を使用して、ダイアグコードを消去する (要領は参照)
点検結果
飛び先
ダイアグコードB1637、B1638を出力
A
ダイアグコードB1632、B1633を出力
B
ダイアグコードB1632、B1633、B1637、B1638を出力しない
C
| A | |
| 手順8 | ダイアグコード消去 |
SST09991-70201
- IG OFFにする
- バッテリーのマイナスターミナルを切り離し、90秒間待機する
- サイドエアバッグセンサASSY LH No.2とサイドエアバッグセンサASSY RH No.2を入れ替え、コネクターを接続して確実に取り付ける
■ 注 意 ■- サイドエアバッグセンサASSY LH No.2およびサイドエアバッグセンサASSY RH No.2に落下させるなどの強い衝撃を与えない
- センサ本体に落下させるなどの強い衝撃を与えた場合、新品に交換する
- バッテリーのマイナスターミナルを接続し、IG ONにして60秒間待機する
- SST(診断機)を使用して、ダイアグコードを消去する (要領は参照)
イラスト内指示文字 *1
サイドエアバッグセンサASSY RH No.2
*2
サイドエアバッグセンサASSY LH
| 次へ | |
| 手順9 | サイドエアバッグ センサASSY LH NO.2点検 |
SST09991-70201
- SST(診断機)を使用して、ダイアグコードを消去する (要領は参照)
点検結果
飛び先
ダイアグコードB1632、B1633、B1637、B1638を出力しない
A
ダイアグコードB1632、B1633を出力
B
ダイアグコードB1637、B1638を出力
C
| A | |
| 再現手法を実施 （要領は 参照） | |
