このDTCは、パワーマネジメントコントロールコンピュータのACC出力端子からACCリレー間のACC出力回路に異常が検出された場合に出力される

□ 参考 □

パワーマネジメントコントロールコンピュータは、新品のECUに交換して補機バッテリーのマイナスターミナルを接続したとき、IG ON状態になるまた、補機バッテリー脱着時は、補機バッテリーを取りはずしたときの電源状態になる
補機バッテリー脱着後、初回のREADY ON操作でREADY ONしない場合でも、2回目以降のREADY ON操作では正常に作動する

ダイアグコード	検出条件	不具合箇所
Ｂ2274	パワーマネジメントコントロールコンピュータ内部のACCリレー駆動回路異常、または外部回路異常	AM2ヒューズドライバサイドJ/B ASSY(ACC、P/POINTリレー) パワーマネジメントコントロールコンピュータワイヤハーネスまたはコネクター

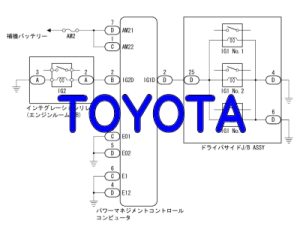

■ 注意 ■

IG OFFでSST(診断機)を使用するときは、SST(診断機)と車両の通信が開始されるまで、いずれかのドアカーテシランプスイッチのON/OFF(ON/OFFの間隔は1.5秒以内)を繰り返す
スマートエントリー&スタートシステム(スタート機能)は、多重通信を使用している機能があるまず始めに“トラブルシュートの進め方”に従い、通信系統に異常のないことを確認してからトラブルシューティングを進める
トラブルシュートを実施する前に、この回路のヒューズを点検すること

□ 参考 □パワーマネジメントコントロールコンピュータを交換したときは、イモビライザーの資料編登録作業要領を参照する

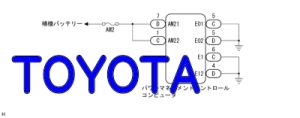

手順1	ワイヤハーネスおよびコネクター点検（電源）

SST09082-00030
09083-00170

NG	端子上流のヒューズ、ワイヤハーネスまたはコネクター修理または交換

OK

手順2	ワイヤハーネスおよびコネクター点検（GND）

SST09082-00030
09083-00170

NG	ワイヤハーネスまたはコネクター修理または交換

OK

手順3	ドライバサイドジャンクションブロックASSY点検（ACC、P/POINTリレー）

SST09082-00030
09083-00170

NG	ドライバサイドジャンクションブロックASSY交換（要領は参照）

OK

手順4	ワイヤハーネスおよびコネクター点検（パワーマネジメントコントロールコンピュータ - ドライバサイドJ/B ASSY）

SST09082-00030
09083-00170

NG	ワイヤハーネスまたはコネクター修理または交換

OK

手順5	ワイヤハーネスおよびコネクター点検（ドライバサイドJ/B ASSY - ボデーアース）

SST09082-00030
09083-00170

NG	ワイヤハーネスまたはコネクター修理または交換

OK

手順6	パワーマネジメントコントロールコンピュータ点検

SST09082-00030
09083-00170
