P0A08-264の回路説明

参照。

DTC No.	詳細情報番号	DTC検出条件	点検部位
P0A09	265	ハイブリッドビークルコンバータ(NODD)信号線の断線またはGNDショート	ワイヤハーネスおよびコネクターインバータASSY(コンバータツキ) パワーマネジメントコントロールコンピュータ

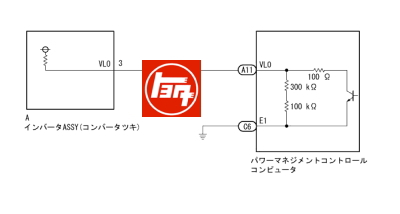

P0A08-264の回路図

参照。

■ 警告 ■

高電圧系統の点検または、インバータASSY(コンバータツキ)の低圧コネクターを切り離す作業を行う場合は、絶縁手袋の着用ならびサービスプラググリップの取りはずしなど感電防止措置を確実に実施する。また、取りはずしたサービスプラググリップは、作業中に他のエンジニアが誤って取り付けることがないようにポケットに入れて携帯する。
サービスプラググリップを取りはずしてから高電圧のコネクターおよび端子に触れるまでに10分間の時間を確保する。10分間待機後、インバータASSY(コンバータツキ)の検電箇所にてゼロボルト確認作業を行う。

□ 参考 □10分間はインバータASSY(コンバータツキ)内の高電圧コンデンサが放電するための時間である。

手順1	コネクター接続状態点検（インバータASSY(コンバータツキ)低圧コネクター）

■ 警告 ■絶縁手袋を着用して作業を行う。

サービスプラググリップがはずれていることを確認する。
■ 注意 ■サービスプラググリップを取りはずした状態でREADY ONにすると、不具合が発生する可能性があるため絶対にREADY ONを行わない。

■ 注意 ■

コネクターを切り離す前に、ロックのツメが浮いていないことおよびコネクターを引っ張り抜けないことを確認する。

インバータASSY(コンバータツキ)の低圧コネクター接続状態を点検する。
基準コネクターのかん合に緩みおよび接触不良がない
□ 参考 □コネクター接続時は、ロックレバーを上げた状態で奥まで差し込み、ロック音がするまで確実にロックレバーを倒す。接続後、ロックのツメが浮いてないことおよびコネクターを引っ張り抜けないことを確認する。

手順2	コネクター接続状態点検（パワーマネジメントコントロールコンピュータコネクター）

手順3	パワーマネジメントコントロールコンピュータ点検（NODD）

SST09082-00030
09083-00170

手順4

ダイアグコード消去

SST09991-70201

手順5	ダイアグコード読み取り（HV）

SST09991-70201

手順6	常時発生しない問題の点検

手順7	パワーマネジメントコントロールコンピュータ点検（NODD内部抵抗値）

SST09082-00030
09083-00170
■ 警告 ■絶縁手袋を着用して作業を行う。

サービスプラググリップがはずれていることを確認する。
■ 注意 ■サービスプラググリップを取りはずした状態でREADY ON にすると、不具合が発生する可能性があるため絶対にREADY ON を行わない。
インバータASSY(コンバータツキ)の低圧コネクターAを切り離す。

手順8	ワイヤハーネスおよびコネクター点検（インバータASSY(コンバータツキ) - パワーマネジメントコントロールコンピュータ）

SST09082-00030
09083-00170
■ 警告 ■絶縁手袋を着用して作業を行う。

サービスプラググリップがはずれていることを確認する。
■ 注意 ■サービスプラググリップを取りはずした状態でREADY ONにすると、不具合が発生する可能性があるため絶対にREADY ONを行わない。
インバータASSY(コンバータツキ)の低圧コネクターAを切り離す。
パワーマネジメントコントロールコンピュータのコネクターAを切り離す。
