B2784

アンテナコイルオープン/ショート

説明

エンジンスイッチに内蔵されたトランスポンダーキーアンプコイルに断線または短絡が検出されると、認証ECU（スマートキーECUアセンブリ）にこのDTCが保存されます。この DTC は履歴 DTC としても保存されます。

DTC番号	検出項目	DTC検出条件	トラブルエリア	注記
B2784	アンテナコイルオープン/ショート	エンジンスイッチに組み込まれたトランスポンダーキーアンプコイルがオープン (下記参照) またはショート (認証 ECU (スマートキー ECU アセンブリ) との通信によって判断) しています。（1トリップ検出ロジック*）端子 AGND、VC5、TXCT、または CODE 回路が開いています (エンジンスイッチの切断を含む)。エンジンスイッチに内蔵されたトランスポンダーキーアンプコイルが開いています。	エンジンスイッチECU認証（スマートキーECUアセンブリ）ワイヤーハーネスまたはコネクタ	DTC出力確認操作:シフトレバーをP位置にし、電子キートランスミッターサブアセンブリをエンジンスイッチの近くに保持し、トランスミッターのバッテリーが消耗したときにエンジンスイッチを押し続けると、エンジン始動操作が実行されます。

故障検出時の車両状態	故障検出時のフェイルセーフ動作
トランスミッターのバッテリーが消耗している場合は、エンジンスイッチの近くで電子キートランスミッターサブアセンブリを保持し、シフトレバーをPにしてエンジンスイッチを押し続けてもエンジンを始動できません。	-

DTC番号	データリストとアクティブテスト
B2784	-

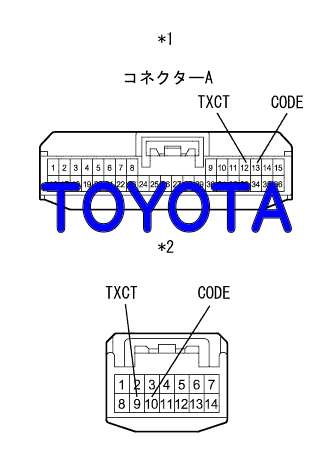

配線図

注意 / お知らせ / ヒント

注記

エンジンスイッチをオフにした状態でGTSを使用する場合は、GTSをDLC3に接続し、GTSと車両間の通信が開始されるまで、カーテシライトスイッチを1.5秒以内の間隔でオン/オフします。次に、手動モードで車両タイプを選択し、次のメニューに入ります：ボディ電気/エントリー＆スタート（CAN）。 GTS を使用している間は、GTS と車両間の通信を維持するために、1.5 秒以下の間隔で定期的にコーテシライトスイッチのオン/オフを切り替えてください。
ECU 認証 (スマートキー ECU アセンブリ) を交換する前に、サービスブリテンを参照してください。
修理後は、「DTC出力確認操作」を行ってDTCが出力されていないことを確認してください。

手順

DTC の確認

わかりました

終了（ECU認証（スマートキーECUアセンブリ）に欠陥がありました）NG

8AR-FTSのエンジンスイッチの交換:こちらをクリック
2GR-FKSのエンジンスイッチの交換:こちらをクリック

クリアDTC

次

DTC の確認

わかりました

シミュレーション方法を使用して確認するにはここをクリックしてくださいNG

チェックエンジンスイッチ（出力）

オシロスコープを使用して波形を確認します。*aハーネスが接続されたコンポーネント（エンジンスイッチ）*b波形*c波形（詳細）--測定条件テスター接続状態ツール設定指定された条件J14-8 (コード) - J14-6 (AGND)エンジンスイッチをオフにし、エンジンスイッチを押下し、電気キー送信機サブアセンブリをエンジンスイッチの近くに保持します*1 V/DIV、20 ms/DIV。パルス生成（波形を参照）2 V/DIV、100 μs/DIV。パルス生成（波形（詳細）を参照）
- *: この検査を実行する前に送信機の電池を取り外してください。
わかりました波形は図に示すものと似ています結果進むわかりましたNG
